跑车防护装置概述

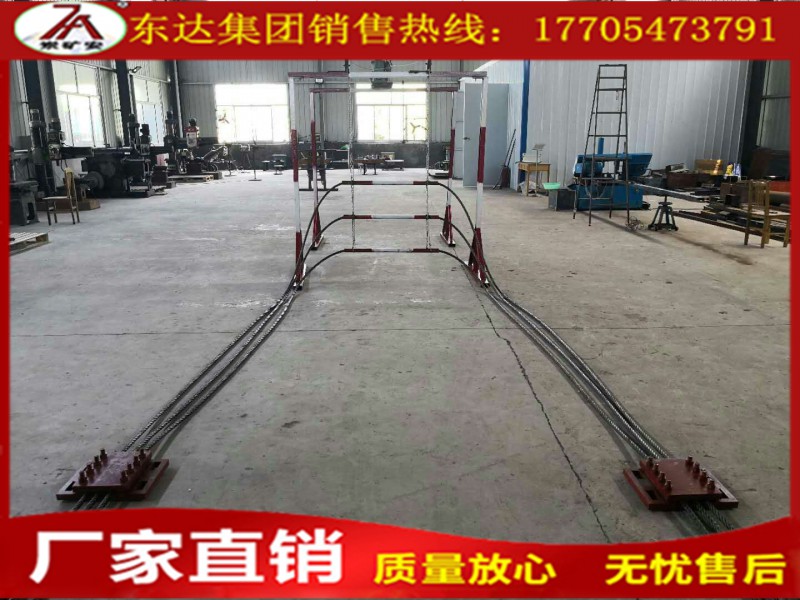

ZDC30-2.5跑车防护装置,是煤矿斜井提升运输的重要安全设备，安装在煤矿井下斜巷内，采用矿用本安型位置传感器获取与绞车同步运行的控制信号，使跑车防护装置用挡车栏处于“常闭式”防护状态，如因断绳、脱钩等原因而发生的跑车，可采用柔性缓冲器来实现有效拦截；当绞车不工作时，斜井跑车防护装置处于锁定状态，有矿车接近跑车防护装置用挡车栏时本装置也不会启动，确保巷道安全。该装置安装方便，便于维护、动作灵活、安全可靠。

1）矿用本安型位置传感器型 号：GUC15 额定工作电压：12V 接点容量：DC12V/1A 防爆型式：矿用本质安全型，防爆标志：Exib I

2）矿用本安型红外传感器型 号：GUG8S 额定电压工作电压：12V 本安参数：Ui: DC12.5V Ii:20mA b)Ci: 65nF Li: 0mH 防爆型式：矿用本质安全型，防爆标志：Exib I 感应距离≤8m

2）矿用本安型红外传感器发送器型 号：GUG8F 额定电压工作电压：12V 本安参数：Ui: DC12.5V Ii:20mA b)Ci: 65nF Li: 0mH 防爆型式：矿用本质安全型，防爆标志：Exib I 感应距离≤8m

3）斜井跑车防护装置用控制箱 型号：KXJ-127ZD 额定工作电压：127V AC 电压波动范围：（90V～140V）功率：40W本安参数：U0：DC12.5V，I0：916mA， C0：1μF，L0：0.2mH； 防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]I。

4）矿用本安型声光报警箱 型 号：KXB12 额定工作电压：DC 12V 防爆型式：矿用本质安全型，防爆标志：Exib I音响响度：85dB，光可见距离80米

5）跑车防护装置用收放绞车 型号：JF-150ZD电机功率：1.5KW 牵引力：1500N
